案例：內蒙古通遼滲瀝液處理項目
（1）DTRO工藝簡介
DTRO膜技術即碟管式膜技術，分為DTRO（碟管式反滲透）和DTNF（碟管式納濾）兩大類，是一種新型膜分離設備。
它的膜組件構造與傳統的卷式膜有著截然不同的原液流道：碟管式膜組件具有專利的流道設計形式，采用開放式流道，料液通過入口進入壓力容器中，從導流盤與外殼之間的通道流到組件的另一端，在另一端法蘭處，料液通過通道進入導流盤中（如圖1所示），被處理的液體以最短的距離快速流經過濾膜，然后180o逆轉到另一膜面，再?gòu)膶?dǎo)流盤中心的槽口流入到下一個導流盤（如圖1所示），從而在膜表面形成由導流盤圓周到圓中心，再到圓周，再到圓中心的雙“S”形路線，濃縮液最后從進料端法蘭處流出。DTRO膜件兩導流盤之間的距離為4mm，導流盤表面有一定方式排列的放射線。這種特殊的水力學設計使處理液在壓力作用下流經濾膜表面遇放射線碰撞時形成湍流，增加透過速率和自清洗功能，從而有效地避免了膜堵塞和濃差極化現象，成功地延長了膜片的使用壽命；清洗時也容易將膜片上的積垢洗凈，保證碟管式膜組適用于處理高渾濁度和高含砂系數的廢水，適應更惡劣的進水條件。

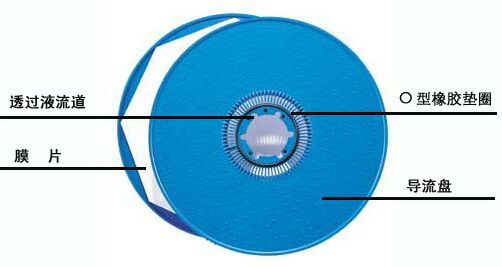

透過液流道：過濾膜片由兩張同心環狀反滲透膜組成，膜中間夾著一層絲狀支架，使通過膜片的凈水可以快速流向出口。這三層環狀材料的外環用超聲波技術焊接，內環開口，為凈水出口。透過液在膜片中間沿絲狀支架流到中心拉桿外圍的透過液通道，導流盤上的O型密封圈防止原水進入透過液通道。如圖2所示透過液從膜片到中心的距離非常短，且對于組件內所有的過濾膜片均相等。
（2）DTRO工藝優點
DTRO膜柱獨特的結構使其具有以下特點，這也是膜分離工藝應用于滲濾液處理所必需的特性：
?最低程度的膜結垢和污染現象
如前所述，DTRO膜件具備2mm開放式寬流道及獨特的放射線導流盤，料液在組件中形成湍流狀態，最大程度上減少了膜表面結垢、污染及濃差極化現象的產生，使得DTRO膜件即使在高壓120bar的操作壓力下也能體現其優越的性能。
?膜使用壽命長
DTRO膜組件能有效避免膜的結垢，減輕膜污染，使反滲透膜的壽命延長。DT的特殊結構及水力學設計使膜組易于清洗，清洗后通量恢復性非常好，從而延長了膜片壽命。工程實踐表明，在滲濾液原液處理中，一級DTRO膜片壽命可長達3年，甚至更長，接在其它處理設施之后（比如MBR），壽命可長達5年以上，這樣的壽命是一般的反滲透處理系統無法達到的。
?組件易于維護
DTRO膜組件采用標準化設計，組件易于拆卸維護，打開DTRO膜件可以輕松檢查維護任何一片過濾膜片及其它部件，維修簡單，當零部件數量不夠時，組件允許少裝一些膜片及導流盤而不影響DTRO膜組件的使用，這是其它形式膜組件所無法達到的。
?過濾膜片更換費用低
DTRO膜組件內部任何單個部件均允許單獨更換。過濾部分由多個過濾膜片及導流盤裝配而成，當過過濾膜片需更換時可進行單個更換，對于過濾性能好的膜片仍可繼續使用，這最大程序減少了換膜成本，這是卷式、中空纖維等其它形式膜組件所無法達到的，比如當卷式膜出現補丁、局部泄漏等質量問題需要更換新膜時只能整個膜組件更換。
（3）DTRO膜系統作為一種膜分離工藝相對傳統的生化工藝具有如下優勢：
?出水水質好
反滲透膜對各項污染物都具有極高的去除率，出水水質好，對于出水水質要求不高的情況，可以使用納濾膜；
?出水穩定，受外界因素影響小
由于影響膜系統截留率的因素較少，所以系統出水水質很穩定，不受可生化性、碳氮比等因素的影響，對于不宜采用生化處理的老垃圾場滲濾液有著很大的處理優勢；
?運行靈活
DTRO膜系統作為一套物理分離設備，操作十分靈活，可以連續運行，也可間歇運行，還可以調整系統的串并聯方式，來適應水質水量的要求；
?建設周期短，調試、啟動迅速
DTRO膜系統的建設主要為機械加工，附以配套的廠房、水池建設，規模很小，建設速度快。設備運抵現場后只需兩周左右的安裝調試時間就可完成；
?自動化程度高，操作運行簡便
DTRO膜系統為全自動式，整個系統設有完善的監測、控制系統，PLC可以根據傳感器參數自動調節，適時發出報警信號，對系統形成保護，操作人員只需根據操作手冊查找錯誤代碼排除故障，對操作人員的經驗沒有過高的要求；
?占地面積小
DTRO膜系統為集成式安裝，附屬構筑物及設施也是一些小型構筑物，占地面積很?。?br />
?可移動性能強
DTRO膜系統可以安裝在集裝箱內，也可以安裝在廠房里，一個項目結束后可以移至其它項目繼續使用。
?運行費用低
在同樣達到高水平的排放標準的前提下，相對于其它處理工藝，DTRO膜系統投資省、運行費用低。在同樣可以達到一級標準的MBR＋單級RO和兩級DTRO系統中，兩級DTRO系統投資及運行費用要遠低于MBR+RO。
針對垃圾滲濾液的特點及對處理工藝的基本要求，綜合考慮DTRO與傳統的處理工藝相比較的突出優點，我公司擬采用：“砂濾+DTRO+吹脫”作為主體工藝處理垃圾滲濾液，即可保證出水水質達標排放，又可以適應不同階段垃圾滲濾液的處理要求。
